光伏接线盒是介于太阳能电池组件构成的太阳能电池方阵和太阳能充电控制装置之间的连接器。是一门集电气设计、机械设计与材料科学相结合的跨领域的综合性设计。太阳能电池组件接线盒在太阳能组件的组成中非常重要，主要作用是将太阳能电池产生的电力与外部线路连接。
太阳能光伏接线盒分晶体硅接线盒、非晶硅接线盒、幕墙接线盒。

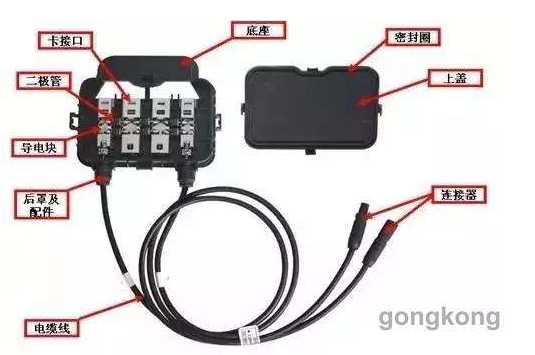

盒体、线缆及连接器三部分构成;
盒体包括：盒底(含铜接线柱或塑料接线柱)、盒盖、二极管;
线缆分为：1.5MM2、2.5MM2、4MM2及6MM2等这几种常用的线缆;
连接器分为两种：
MC3与MC4两种;
二极管型号：
10A10、10SQ050、12SQ045、PV1545、PV1645、SR20200等
二极管封装有两种：R-6 SR 263QCCV~%7DJV8DSFEYC_C.png)
主要技术规格： 较大工作电流 16A 较大耐压 1000V 使用温度 -40～90℃ 较大工作湿度 5%～95%(无凝结) 防水等级 IP65 连接线 规格 4mm
光伏接线盒的功率是在标准条件：温度25度，AM1.5, 1000W/M2下测试出来的。一般用WP表示，也可以用W表示。在这个标准下测试出来的功率称为标称功率。
1.外壳采用进口高级原料生产，具有极高的抗老化，耐紫外线能力;
2.适用于室外产时间恶劣环境条件下的使用，使用实效长达25年以上;
3.根据需要可以任意内置2～6个接线端子;
4.所有的连接方式采用快接插入式方式连接。
光伏接线盒内的二极管是作为旁路二极管使用，起到防止热斑效应，保护组件的作用。组件正常工作时，旁路二极管处于截止状态，这时存在反向电流，即暗电流，一般小于０.２微安。暗电流会减小组件产生的电流，虽然幅度很小。
从较理想的角度来说，每一个光电池都应连上一个旁路二极管，但因为旁路二极管价格成本的影响和暗电流损耗以及工作状态下压降的存在，这样就很不经济了。此外，光伏组件各电池片的位置比较集中，接上相应的二极管之后，还得为这些二极管提供充分的散热条件。
因此，实际运用时一般比较合理的方法是使用一个旁路二极管为多个相互连接的电池分组提供保护。这样可以降低光伏组件的生产成本，但也会使其性能受到不利的影响。其实，若某串电池片中某一电池片的输出功率下降。那么这个串电池片，其中包括那些工作正常的电池片，便会因旁路二极管的作用而与整个光伏组件系统隔离。结果就会是整个光伏组件的输出功率因某一个电池片的失效而出现过多的下降。
光伏接线盒的二极管目前贴装采取的有点胶和SMT贴装工艺，二极管的焊接效果直接影响电能转换。缘如此，苏州依克赛伦电子科技针对光伏接线盒二极的贴装研发、设计了几十种专用治具，达到了二极管的装联效率和品质的完美统一。目前在光伏制造行业得到了广泛的应用和非常好的口碑。
|
